국내 내진설비는 기본적으로 미국 등 내진설비 선진국가기준을 차용하고 있는 상황으로 풍부한 납품경험을 바탕으로 시장을 넓혀가는데 주력하고 있다. 5월22~24일 서울 세텍(SETEC)에서 개최된 'HVAC KOREA 2024'를 통해 내진설비업계는 지진 발생 시 비구조요소에 대한 내진설비 안정성 확보에 주력하는 경향을 보였다.
![엔에스브이가 생산하는 SRM스프링고무마운트.](http://www.kharn.kr/data/photos/20240522/art_17167590674834_0e4322.png)
엔에스브이는 대한민국을 대표하는 소음, 진동방지 및 내진전문기업이며 국내‧외에서 발생하는 지진에 대한 건물 안정성 향상을 목표로 내진부문에 대한 기술연구 및 개발을 위해 노력하고 있다.
흔들림 방지 버팀대, 가지배관 말단 고정대, 내진스토퍼 등 기계, 전기, 소방 등 분야의 비구조요소 내진설비를 구축하고 있다.
4방향 바닥지지형 흔들림 방지 버팀대는 입상배관 흔들림 방지 버팀대를 지지할 수 있는 구조물이 없을 경우 사용되며 협소한 PIT 내에서 공간활용이 우수하다는 장점이 있다.
이동전도방지형 내진스토퍼는 지진발생 시 장비의 이동방지를 위해 대상장비와 6mm 가량 이격 설치해 정상 진동 시 장비의 방진효율에는 영향을 주지 않으며 지진발생 시 이동 및 전도 방지를 할 수 있다.
엔에스브이의 관계자는 “이동전도방지형 내진스토퍼는 구조가 간단하고 설치에 제약이 없어 거의 모든 장비에 적용이 가능하며 설치가 용이하다는 장점이 있다”고 밝혔다.

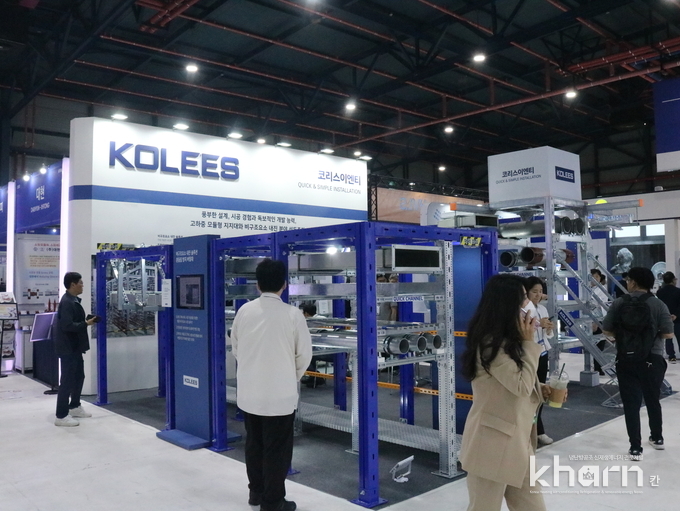

![코리스이앤티의 부스전경.](http://www.kharn.kr/data/photos/20240522/art_17167448321933_dc3a94.jpg)
코리스이엔티, 제품‧엔지니어링 서비스 통합 솔루션 제시
코리스이엔티는 국내 기업 최초로 자체 개발 전용 제품과 엔지니어링 서비스를 통합한 비구조요소 내진솔루션으로 다양한 레퍼런스를 통해 축적된 노하우로 신뢰도 높은 컨설팅을 제공한다.
설계경험과 시공 레퍼런스를 기반으로 원스탑 통합솔루션을 제시한다. 특이한 현장, 기간시설 등 다양한 납품 및 시공경험을 통해 차별화된 노하우를 축적해왔다.
찬넬 제조기업으로써 제품 신뢰성을 기반으로 일반 가대형, 전산볼트 지지대형 등 다양한 솔루션을 제공하고 있다.
국산제품의 높은 가격 경쟁력으로 시공비용을 절감할 뿐만 아니라 일반 지지가대와 통합설계 및 시공, 찬넬 버팀대 적용 등으로 시공비용을 절감한다.
코리스이엔티의 관계자는 “연결장치, 건축물 부착장치 등을 활용해 종, 횡방향 등으로 자유롭게 설치 가능하다”라며 “내진 구조기술 및 설계 전문가를 보유하고 있어 맞춤형 솔루션 제공 및 제작품 설계가 가능하다”고 밝혔다.

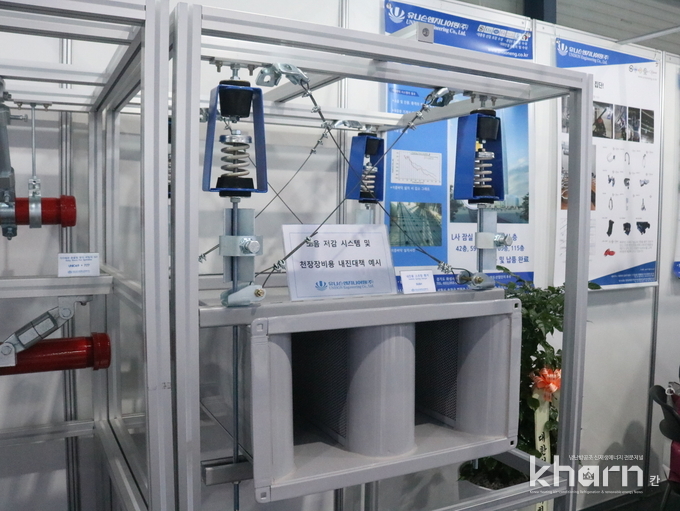

![유니슨엔지니어링에서 제작하는 천장장비용 내진제품.](http://www.kharn.kr/data/photos/20240522/art_17167449168762_5c8f2e.jpg)
유니슨엔지니어링, 내진설계 계산서 검증프로그램 자체 개발
유니슨엔지니어링은 소음, 진동, 내진, 건축물의 중요요소 등에 대해 직접 경험하고 축적해 온 노하우로 해결책을 제시한다.
40여년간 소음진동 방지제품 및 내진제품 등을 생산, 시공하고 엔지니어링 컨설팅을 용역해 온 노하우로 절곡형 브래킷, 각도조절형 브래킷, 전산볼트 보강 클램프, 내진용 스프링 행거, 내진용 스프링 마운트 등을 선보였다.
절곡형 브래킷은 형상에 따라 5가지 타입으로 구성되며 배관 및 덕트에 와이어 타입의 브레이싱 설치 시 슬라브 및 서포트 가대에 고정하기 위한 브라켓이다.
내진용 스프링 행거는 배관이나 덕트에서 발생하는 진동이 구조체에 전달되는 것을 차단하며 내진용 고무와셔를 통해 수직방향 변위를 제한한다. 기계실 및 공조실 천장에 설치하는 장비 및 덕트를 내진설계한다.
유니슨엔지니어링의 관계자는 “내진설계 계산서 검증프로그램을 자제 개발해 내진설계 대책 선정 및 계산할 수 있으며 주요 제품에 대한 공인기관 시험성적서를 발급받아 제품성능 검증을 마쳤다”라며 “갈수록 필요성이 더해지고 있는 비구조요소 내진설비분야에 있어 경쟁력을 갖추려고 노력하고 있다”고 밝혔다.
![유노빅스이엔씨의 부스전경.](http://www.kharn.kr/data/photos/20240522/art_17167449956415_e36444.jpg)
유노빅스이엔씨, 국내 비구조요소 내진설비 선도
유노빅스이엔씨는 소음, 진동방지 제품뿐만 아니라 지진대응 안전문제를 해결하기 위해 국내에서 선도적인 역할을 하고 있다.
내진스프링마운트(SLSM-A1)는 제한형 내진마운트로 조절볼트를 통한 레벨조절이 용이하다. CR고무 컵은 제품의 부식방지를 위한 배수구를 적용하며 고체음 전달을 차단하기 위해 적용한다.
설치 시 중량과 운전 시 중량이 상이할 경우 적용하며 모든 방향에 대해 1g 이상의 지진력에 의한 등가정하중을 견딜 수 있도록 설계됐다.
유노빅스이엔씨의 관계자는 “유노빅스이엔씨가 제공하는 제품 및 기술은 KS와 ASHRAE(전미냉동공조협회) 등의 규격에 따른 다양한 제품과 IBC‧KBC 2009 및 국제규격에 부합하는 내진제품과 방폭 등과 같은 군사시설 고충격 진동분야 제품 등 다양한 제품을 생산하고 있다”고 밝혔다.
![비엔에스조인트의 부스전경.](http://www.kharn.kr/data/photos/20240522/art_1716745860672_ac8caf.jpg)
비엔에스조인트, 내압형 제품‧인젝션 제품군 소개
비엔에스조인트는 내압형 제품과 인젝션 제품 등을 선보였다. 내압형 슬라이드 조인트와 인젝션 슬라이드 조인트 등을 소개했다.
내압형 슬라이드 조인트는 신축흡수량이 우수하며 시공성이 탁월하다. 내구성이 뛰어나며 안전하면서도 반영구적인 제품이다.
또한 소구경 공조, 위생라인의 연성재질 배관을 적용했으며 패킹 마찰력값을 최소화해 배관의 휨현상없이 작동할 수 있다.
인젝션 슬라이드 조인트는 장거리 직선배관의 열팽창으로 인한 신축흡수와 고온, 고압배관라인의 안정적 신축흡수 등이 부각된다.
뿐만 아니라 기계설비 운전 중단없이 제품 유지보수가 가능하며 내구성이 뛰어난 재질을 사용해 안전하고 반영구적인 제품이다. 시공성이 우수하며 공사비 절감효과가 탁월하다.
비엔에스조인트의 관계자는 “‘정직한 제품, 최고 성능, 고객 만족’이라는 방침과 함께 국내 건축설비 배관라인에 중요부분인 신축이음관을 전문적으로 생산사며 엔지니어링 서비스를 제공하는 선도기업으로 한걸음 전진하겠다”고 밝혔다.
