특별기획

[설비신기술 국토부장관상] 대림산업

급수급탕 전용 배관체결 L2
휴먼에러 방지·탈락하자 제로화
급수급탕 연결구 전체 적용 가능


대림산업이 개발한 건축물 급수, 급탕 연결구 전체 적용이 가능한 ‘급수급탕 전용 배관체결 L2(Long layer & Leakless)’(이하 L2)가 한국설비기술협회가 주최한 ‘설비신기술대회’에서 국토교통부장관상을 수상했다.

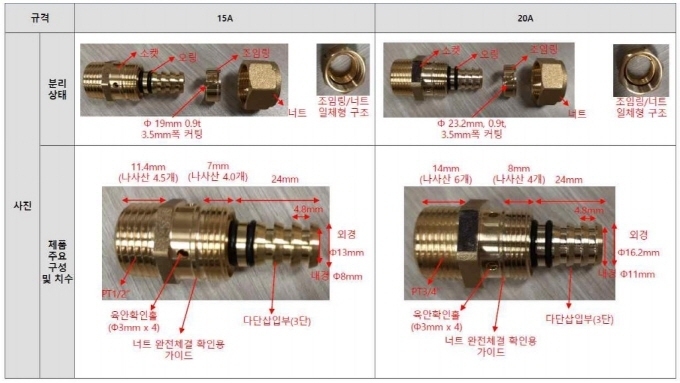

L2는 급수급탕 전용 연결부속으로 배관 완전삽입 확인 Hole 및 탈락방지용 다단 삽입구조 형성을 통한 탈락하자 원인인 불완전 삽입 및 체결을 원천적으로 해결할 수 있어 휴먼에러 방지 및 탈락하자 제로화를 달성할 수 있다.
특허를 획득한 L2는 작업자가 작업상태(완전삽입여부)를 즉시 확인할 수 있는 육안확인용 Hole과 배관 삽입부의 길이를 연장해 불완전체결 시에도 배관이탈 방지로 누수하자 Zero화가 가능하다. 급수급탕분배기, 보일러, 계량기 등 전 구간에 활용이 가능하다.

기존제품과 차별화성은

기존 제품은 배관의 삽입상태가 육안으로 확인이 불가능해 불완전 삽입에 의한 배관 탈락하자가 발생했으나 개발제품은 배관이 정상 삽입됐을 시 연결부속 몸체에 타공돼 있는 Hole을 통해 확인이 가능하다. 특히 비숙련자의 경우에도 자신의 배관연결작업을 즉시 확인할 수 있다. 이로써 Hole을 통해 배관이 확인될 경우 100% 정상 삽입된 것으로 미삽입에 의한 배관 탈락이 원천 차단된다.

배관탈락의 주요 원인 중 하나인 불완전 체결 조건에서도 배관이 탈락하는 것을 방지하기위해 다단삽입구조를 적용, 배관과의 접촉면적을 넓히고 배관을 길게 잡아 줄 수 있도록 해 체결력을 강화하고 배관과의 유격이 발생하지 않도록 해 기밀성을 높였다.

기존 제품의 내부 부속류는 오링·가이드링·조임링이 개별적으로 있어 부속류 분실 또는 순서변경에 의한 휴먼에러 및 하자가 발생 가능하다. 하지만 개발제품은 조임링과 너트를 일체형 구조로 형성해 휴먼에러 등으로 인한 하자발생을 원천적으로 차단한다.

연결소켓 몸체에 체결한계 돌출부(가이드)를 형성함으로써 너트 완전체결 시 너트가 돌출부에 접촉돼 완전체결 여부가 육안으로 식별된다. 기존 PB배관이 연결되는 모든 부속부위에 적용이 가능한 광범위한 호환성을 자랑한다. 특히 시공 후 매립조건 등 유지보수가 어렵거나 불가한 부위에 적용 시 효과가 크다.

각종 성능시험 통과

L2는 성능을 입증하는 △개발제품에 PB배관 체결 및 연결부위 눈금 표시 후 인장 시 배관 밀림·탈락 여부를 확인하는 인장시험 △배관삽입부 단수 별 성능시험 △고온수 순환 및 냉각 반복을 통한 수축·팽창 시 누수 및 탈락을 확인하는 수축·팽창시험 △수중상태에서 배관에 극한 환경 조성 시 연결부속 이음부 누수 및 탈락을 확인하는 수중수압시험 △수격시험에 의한 변형을 확인하는 백화발생 부위 수격시험 등 각종시험을 통과하며 성능을 인정받았다.

기대효과는

L2는 육안 확인용 홀을 형성해 배관을 삽입한 후 작업자가 육안으로 그 자리에서 정확한 삽입여부를 확인할 수 있는 효과가 있으며 그 결과 배관 체결작업에 신뢰성을 담보할 수 있다. 특히 비숙련자의 경우에도 자신의 배관 연결작업을 즉시 확인할 수 있어 생산성이 향상되는 효과가 있다.

체결한계설정 돌테를 형성함으로써 조임너트를 돌리기만 하면 단순한 동작으로 조임작업을 완료할 수 있으며 가장 후단에 형성된 가이드 돌테의 직근접 후방에 오링을 설치함으로써 배관삽입 시 오링이 밀리지 않도록 하면서도 배관을 삽입할 수 있는 효과가 있다.

또한 배관의 진입 및 삽입을 빠르고 원활하게 안내할 수 있어 배관삽입 및 끼움 작업성이 향상된다. 조임너트에 대한 조임링의 체결작업을 쉽고 편리하며 별도의 기계나 기구물을 이용하지 않고도 작업자가 직접 파지해 조임너트의 내부에 체결할 수 있다.

조임링에 조임치를 형성함으로써 조임 시 조임치가 배관을 물어줄 수 있어 체결력과 밀착력(기밀성)이 더욱더 강화되며 조임링을 조임너트의 내부에 일체로 구비함으로써 조임링의 부품 망실 위험을 예방할 수 있다.

다단가이드를 채택함으로써 배관과의 접촉 면적을 넓히고 또한 배관을 길게 잡아 줄 수 있어 체결력이 강화될 수 있으며 배관과의 유격이 발생되지 않게 되는 효과가 있다.

대림산업의 관계자는 “국내건설시장 중 급수급탕배관 공사의 배관탈락 원천차단으로 수손피해 예방 및 그에 따른 하자처리 비용은 물론 한번 작업으로 그 즉시 정상삽입이 완료돼 재시공에 따른 인건비도 줄일 수 있다”라며 “특히 재시공 및 하자처리에 따른 폐기물이 발생하지 않으며 하자분쟁에 따른 물적비용도 최소화할 수 있다”고 강조했다.
