[신제품] ebm-papst

팬그리드 GreenTech EC팬
FanScout 프로그램으로 최적조합·운영비절감

과거 대용량의 공조장비는 주로 대형팬을 활용했지만 최근 공조시스템은 여러 소형팬을 병렬로 배열한 팬그리드(FanGrids)를 활용하는 추세다.


이비엠팝스트(대표 이근섭, ebm-papst)는 최근 AHU장비를 위한 최적의 FanGrids 출시했다. 병렬로 동작하는 그린테크(GreenTech) EC팬은 작동신뢰성이 높아 운영비를 절감할 수 있다. 또한 팬 선별 소프트웨어인 ‘팬스카우트(FanScout)’를 사용하면 팬의 가장 효율적인 조합을 찾을 수 있다.



소공간 공기분배 효율↑

FanGrids에는 원심팬이나 축류팬을 모두 사용할 수 있다. 병렬구조의 팬 배열은 대형 개별팬에 비해 장점이 크다.

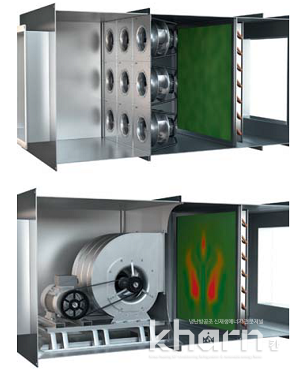

FanGrids는 열교환기 또는 필터의 전·후방을 통과하는 공기흐름이 균일하게돼 열전달 성능이 향상되며 공기필터링이 효율적이다. 또한 여러 소형팬은 하나의 대형팬에 비해 훨씬 적은 공간을 차지한다. 이에 따라 시스템의 비용이 절감되고 공간이 절약되는 장점도 있다.



FanScout, 최적 팬조합 제공

ebm-papst는 사용자가 최적의 팬 조합을 찾을 수 있도록 유연한 선별도구인 ‘ebm-papst FanScout’를 제공하고 있다.


FanScout는 선별 소프트웨어를 이용해 가장 효율적인 FanGrids를 결정한다. 작동 파라미터에 입력하는 최소한의 정보는 동작점(operating point)과 팬의 수량으로 FanScout를 통해 설치 공간에 대한 세부사항, 필요한 이중화 수량 및 팬의 허용개수도 입력할 수 있어 최적설계가 가능하다.


또한 FanScout는 추산한 연간 에너지소비량을 바탕으로 팬의 크기와 수량 조합의 모든 경우의 수를 검색한다. 그 결과 정해진 기간 동안 전력소비에 따른 비용과 서비스 비용이 포함된 운영비용을 예상할 수 있다. 이와 같은 비용계산은 의사결정에 도움을 줄 수 있다.


이와 함께 FanScout는 실제 작동조건에서의 운영비를 제시한다. 공조기는 대부분 부분부하 및 가변작동 조건하에서 가동된다.


팬선택은 최대 작동지점이 아니라 보다 구체적인 연간 교체요구사항을 바탕으로 한다. 이때 순환 또는 혼합공기모드로 가동하는 경우 팬의 요구사항이 달라지게 된다.


이와 같은 사항을 고려하기 위해 FanScout는 최대 5가지 작동 시나리오를 고려하며 작동기간을 연간 시간으로 저장한다. 소프트웨어는 해당 정보를 사용해 팬 조합별로 총에너지소비량을 계산한다.



가외성구조로 작동신뢰성↑

공조시스템용 FanGrids는 필요한 공기가 항상 건물에 공급될 수 있도록 일정한 수준의 가외성구조로 설계된다.


팬 하나가 고장나면 공기량의 초기손실을 보상하기 위해 다른 팬들이 자동으로 속도를 올린다. ebm-papst FanScout 소프트웨어는 이와 같은 상황을 신뢰성있게 시뮬레이션하며 환기시스템의 최적설계에 기여한다.
