댄포스, 스마트빌딩 트렌드 HVAC 4.0 주도

원격 시운전·예측 유지보수·냉난방공조시스템 최적화


디지털화는 우리가 살고 일하고 상호작용하는 방식을 변화시키고 있다. 이에 발맞춰 HVAC시스템 제어방식 변경도 요구되고 있다. 특히 스마트빌딩 개발 트렌드에 따라 건물의 냉난방시스템에 대한 요구사항도 변화되고 있다.

댄포스(한국대표 김성엽)는 이런 변화의 트렌드를 HVAC 4.0으로 정의하고 트렌드 전환을 주도하고 있어 주목받고 있다.

특히 요즘같이 실내에서 시간의 약 90%를 소비하는 사람들을 위해 HVAC 4.0은 보다 더 에너지효율적이고 편리하며 쾌적함을 느낄 수 있도록 건물을 더욱 스마트하게 만들 수 있다.

빌딩관리시스템(BMS)이나 클라우드 기반 솔루션을 통해 AEM(Active Energy Management)에 HVAC 데이터를 제공하거나 사용하는 스마트 솔루션을 개발, HVAC 4.0을 수행할 수 있다. 결국 궁극적으로 데이터는 원격 시운전, 예측 유지보수, 냉난방 및 공조시스템 최적화를 가능케 한다.

HVAC 4.0의 시작

HVAC 4.0으로 전환하려면 많은 이해 관계자간 긴밀한 협력이 필요하다. HVAC 4.0은 실내 거주자에게 맞춤형 쾌적성을 제공하고 생산성을 향상시킬 수 있으며 건물 소유주는 낮은 비용, 높은 에너지효율 및 ROI 증가로 운영상 우수성을 경험할 수 있다.



또한 설계사와 건설사는 혁신적인 솔루션을 제공해 문제점을 해결할 수 있으며 서비스 및 유지보수는 사실 기반의 관리하기 쉬운 프로세스로 전환할 수 있다.

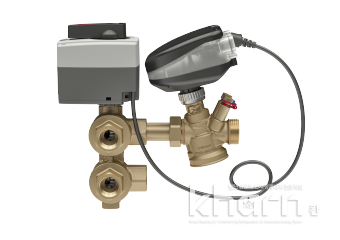

댄포스는 스마트빌딩을 위한 HVAC 4.0을 엔지니어링하고 있다. AB-QM 4.0과 NovoCon® S 액추에이터 조합은 HVAC 디지털화의 좋은 예다. 이 조합은 정밀하고 순환수의 밸런싱 및 제어기능만을 갖췄을 뿐만 아니라 BMS에 실시간 HVAC 데이터를 제공해 AEM을 가능케 한다. 또한 필드버스를 통한 디지털 밸브제어는 원격 커미셔닝, 유량 설정 및 세척에서도 이점을 제공한다.



모든 시스템 데이터를 지속적으로 기록해 예측 유지보수 및 에너지할당을 가능케 하며 자동으로 생성된 알람메시지는 빠르고 정확한 문제해결을 지원할 수 있다. AB-QM 4.0와 NovoCon 액추에이터는 스마트하고 연결된 제품과 서비스를 사용해 건물의 에너지효율성과 편의성을 최적화할 수 있다.

HVAC 4.0 애플리케이션

팬코일 장치, 냉각 빔 또는 복사패널과 같은 터미널 장치는 건물의 각방에서 냉난방을 제공한다. 온도제어를 위해서는 수백개에서 수천개의 제어밸브와 액추에이터가 필요하다. 스마트 디지털 액추에이터 및 복합밸브(PICV)를 사용하면 건물의 BMS에 실시간 HVAC 데이터를 제공하는 동시에 순환수 밸런싱을 통해 최적의 에너지효율성을 보장한다.

AB-QM 4.0 PICV는 댄포스 AB-QM의 후속 제품으로 동급 최고의 사양과 간편한 설치를 제공한다. 스케일링 및 막힘방지 설계는 탁월한 안정성과 긴 수명을 보장한다. NovoCon S 디지털 액추에이터에 적합해 원격 시운전 및 예측 유지보수와 같은 HVAC 데이터를 수집해 총 소요비용을 절감할 수 있다.

NovoCon®을 통해 댄포스는 순환수 밸런싱 및 HVAC제어가 동시에 가능한 혁신적인 기능을 제공하고 있다. 최초의 디지털 HVAC 액추에이터는 빌딩관리시스템과 직접 연결돼 시스템통합사업자는 최신 사물인터넷(IoT) 솔루션을 설계할 수 있다.

공기조화기(AHU)는 건물에 신선한 공기를 공급하며 냉난방코일은 많은 양의 물을 분배한다. AC 드라이브와 결합된 공급 및 환수온도의 스마트 디지털 제어기능을 갖춘 대형 복합밸브로 유량을 최적화하면 장치성능이 훨씬 더 향상되는 것을 체험할 수 있다.

PICV(압력 독립 밸런싱 컨트롤밸브)는 HVAC 애플리케이션을 위한 제어기능과 밸런싱 솔루션을 모두 제공한다. 밸브는 변유량시스템에서 부분부하 조건 시 압력 변동으로 인한 유량변동을 제거할 수 있다.

급탕설비에서는 레지오넬라균으로부터 안전을 유지하는데 어려움이 있지만 온도밸런싱 조절밸브는 안전하고 신뢰할 수 있는 솔루션을 제공한다. 전자 소독 제어장치를 갖추고 있어 건물의 BMS에 연결돼 원격 모니터링 및 예방조치을 위해 데이터를 쉽게 사용할 수 있다.

CCR2+가 포함된 MTCV 온도밸런싱 조절밸브는 식수 애플리케이션을 위한 온도 기반 밸런싱 솔루션이다. CCR2+와 결합해 급탕시스템 모니터링 및 소독을 위한 스마트하고 에너지효율적인 전자 제어솔루션이다.

에너지미터 및 전자 모니터링 솔루션은 건물의 HVAC시스템의 다양한 부분에서 유량 및 에너지소비에 대한 정확한 데이터를 제공할 수 있어 유럽 EED규정을 통해 건물의 다른 사용자에게 에너지비용을 공정하게 할당할 수 있다.

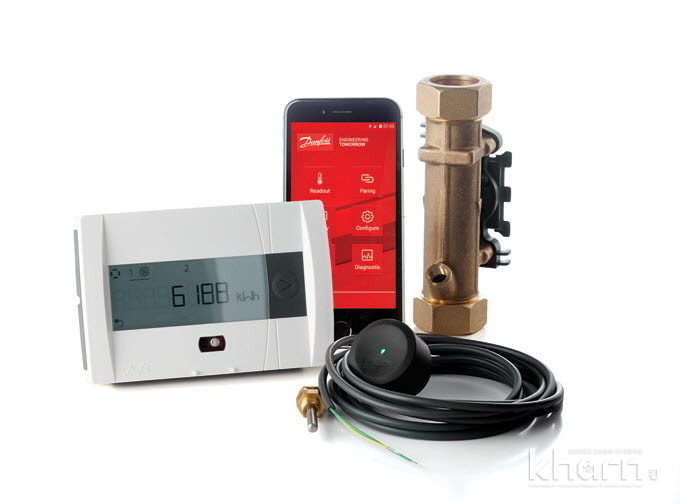

댄포스 Sono® 초음파 에너지 계량기를 사용해 집, 아파트 또는 건물이 소비한 난방 또는 냉방 에너지량을 파악할 수 있다. 이 소형 계량기에는 소비량을 읽는 에너지계산기가 포함돼 있어 댄포스는 1차측 및 2차측 설비를 위해 난방 및 냉방 애플리케이션에 에너지미터를 제공한다.


댄포스 Sono®는 단순히 초음파 에너지 계량기에 관한 것만이 아니다. 측정된 에너지소비량을 읽으려면 여러 가지 옵션이 있으며 자동 계량기 판독(AMR) 솔루션은 일을 굉장히 간편화할 뿐만 아니라 클라우드 기반 스마트 계량 솔루션을 구축할 수도 있다.
