특별기획

[공기열원 히트펌프 칠러 대표기업] 캐리어에어컨

다양한 냉동기와 혼합설계 특화
소용량부터 한랭지형까지 라인업 구축

가정용부터 상업용, 산업용까지 다양한 공조 라인업을 구축해 국내 에어컨업계 3위를 공고히 하고 있는 캐리어에어컨(회장 강성희)은 세계 최고 수준의 인버터 제어기술을 바탕으로 에너지 고효율기기를 제조 및 보급하고 있다.


BIS(Building Intelligent Solution) 전문기업으로서 빌딩의 맞춤형 에너지절감을 실현하는 인텔리전트 빌딩 솔루션을 국내에 도입했다. 고온수(80℃) 히트펌프 보일러 누적판매 1위 기업으로서 소비자로부터 호평을 받고 있다.


소용량~한랭지까지 라인업 구축
캐리어는 2014년 초 흡수식 냉온수기 개보수 현장인 의왕 시티병원에 공기열원 히트펌프 칠러인 ‘USX 2시리즈’를 처음 설치해 운전비용을 크게 절감했다. 이후 국내 시장에서 공기열 히트펌프 칠러 보급에 본격적으로 나섰다.


현재 히트펌프 칠러는 △MHC 시리즈 △USX 2 시리즈 △USX Edge 시리즈 등으로 라인업을 구축했으며 다양한 국내 현장에 적용하고 있다. 소용량 현장에 MHC 시리즈가, 한냉지 현장에 USX Edge 시리즈가 최적으로 평가받고 있다.


최근 평택 OO공장에 공기열원 히트펌프 칠러 USX 2시리즈를 18대 설치했다. 이는 캐리어의 국내 USX 설치 현장으로는 최대 규모다.


올해 초 런칭한 USX Edge 시리즈는 도시바캐리어의 일본 쯔야마공장에서 2017년 10월 고압가스시험을 거쳐 국내에 판매되고 있다.

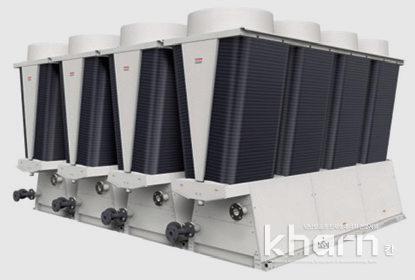

USX Edge는 4개의 독립 냉동 사이클로 이뤄져 있으며 멀티 모듈조합으로 냉난방이 가능하다. 하나의 독립 냉동사이클은 인버터압축기 1개, 인버터팬 1개, 공기열교환기 2개로 구성되며 독립운전이 가능해 고장에 대한 리스크를 크게 줄였다.


대온도차 냉난방을 위해 2개의 판형 열교환기를 직렬로 연결하고 트윈로터리 인버터압축기 4개로 부분부하운전을 한다.


또한 PWM 제어로 역률 99%를 달성해 전기설비 비용을 아끼고 역률에 따른 감액제도에 따라 전기요금을 절약할 수 있다. 냉동기 내부에 인버터 펌프를 옵션으로 내장할 경우 수배관 설비에 별도 펌프를 설치할 필요없어 공사비용과 기간이 줄어들고 변유량 제어에 의해 반송동력이 크게 감소해 시스템 에너지가 절감된다.


USX Edge는 최대 16대까지 모듈 조합해 일괄제어가 가능하며 자동제어를 위해 MODBUS(RS-485) 통신기능을 기본으로 제공하며 외기온도 .15℃에서 50℃ 온수를 공급할 수 있다.


공기열원 히트펌프 칠러는 냉난방, 사계절 냉방, 사계절 급탕, 축열시스템 (수축열, 빙축열, 혼합축열)에 적용할 수 있어 오피스빌딩, 상업용빌딩, 공장, 호텔, 병원, 사우나 시설, 수영장 및 문화시설, 대학교 등 다양하게 적용할 수 있다.


캐리어의 관계자는 “터보냉동기, 스크류냉동기, 흡수식 냉온수기, 보일러, 급탕기와 함께 공기열 히트펌프 칠러를 혼합 설계해 실내 부하패턴 및 피크전력에 대한 유연성을 확보하고 장비 운용방법을 다양화해 운전비용을 절감토록 시스템설계를 적용하고 있다”라며 “브라인용 히트펌프 냉동기를 사용해 냉방에는 냉수(브라인)에 의해 빙축열시스템으로 사용하고 난방에는 온수(브라인)에 의해 수축열시스템으로 사용하는 혼합축열시스템에 적용하고 있다”고 밝혔다.
