조인트유창써멀시스템(대표 안창엽)은 1984년 창사 이래 미국 A.T.S사와 기술제휴를 통해 세계적인 품질의 신축이음관을 제조·공급하고 있다. 지속적인 신축이음관의 품질 향상 노력으로 각종 특허, ISO9001, 정부품질성능 인증, 정부우수제품지정, UL, FM, 좌굴허용 테스트, 한국가스안전공사 등 각종 성능인증을 획득했다.
또한 공인기관의 전 생산 규격별 제품 Steam Cycle Test Report(1만회)를 통해 명실공히 최고 품질의 제품을 생산하는 신축이음관업계 선두기업으로 성장했다.
조인트유창의 관계자는 “앞으로도 끊임없는 R&D를 통해 압도적이며 안정적인 Piping Engineering System을 제공해 업계의 든든한 동반자가 될 것”이라며 “모든 개발과 엔지니어링 서비스를 고객의 관점에서 가치를 창조하고 시장과 소비자의 요구를 만족시킬 수 있도록 더욱 노력하겠다”고 밝혔다.

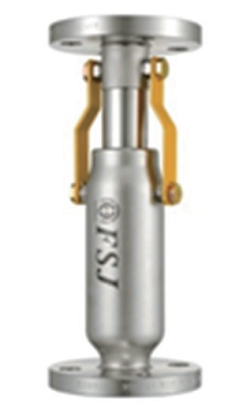

신축배관 각종 인증, 기술력 입증조인트유창의 주력제품 중 하나인 ‘멀티 복합형 지진분리이음장치’는 내관이 조인트 외관 내에서 이동 중 발생되는 상, 하, 좌, 우 유동에 대응토록 했으며 이송유체 가압공간을 형성해 내관부에 접촉되는 내관과의 밀착력을 발생, 누수 발생을 차단한다.
또한 그동안 발생하던 유지비용 발생을 억제하고 신축이음관 조인트 최초로 Misalignment 해소 및 좌우 Deflection으로 내진설계 적용을 가능케 함으로써 지진 및 진동 대응이 가능하다.
특히 스터핑박스 제작과 용접연결 구조를 개선한 일체형 구조로 개발돼 대량생산에 용이하며 기존 조인트대비 50%의 소형화, 경량화를 이뤄냈다. 기존 슬립조인트의 직선 열변위 신축흡수를 포함해 SHORTENING변위와 SEISMIC(내진), SWAY(풍하중) 등 3차원적 변위를 동시에 흡수할 수 있는 효율성을 보유한 기술로 평가받고 있다.

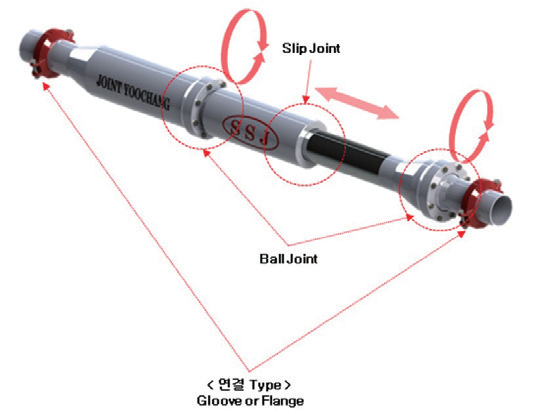

Seismic Solution Joint(SSJ)는 열에 의한 직선 변위뿐만 아닌 내진, 바람, 건물 E/J 등 배관의 각종 움직임에 따른 모든 방향(±600mm)의 변위를 흡수하고 배관의 Over Stress를 해소하는 역할을 한다. SSJ 신축관은 일반적인 신축이음관(BELLOWS, SLIP TYPE 등)과는 달리 배관이 가동 중인 상태에서도 반력(FREE FORCE)이 발생되지 않아 구조물 시공을 최소화할 수 있다.
특히 신축량이 커 설치개소를 최소화할 수 있어 시공성 및 경제성이 우수하며 내구성이 우수해 배관 수명과 동일하다. 사용 조건(온도: 650℃, 압력: 75kg/cm², 변위량 ±600mm)에 따라 공조, 위생, 소화, 가스배관뿐만 아니라 온도와 압력이 높은 열매유, 스팀 등 전체 배관에 적용이 가능하며 FM, UL, KC, KGS 등 각종 인증서를 획득해 기술력을 인정받고 있다.
조인트유창의 관계자는 “멀티 복합형 지진분리이음 장치, Seismic Solution Joint 신축이음관은 국토교통부공고 KDS 41 17 00(내진설계기준)에 따라 지진으로 인한 기계설비의 파손 및 기능 상실 방지 등 안전을 확보할 수 있다”라며 “국내 건축물 내진설계기준 관련 안전성과 경제성, 시공성 등 내진기준에 적합하며 내진설계전용 신축관 시공으로 최적의 내진배관시스템을 유지할 수 있다”고 강조했다.
